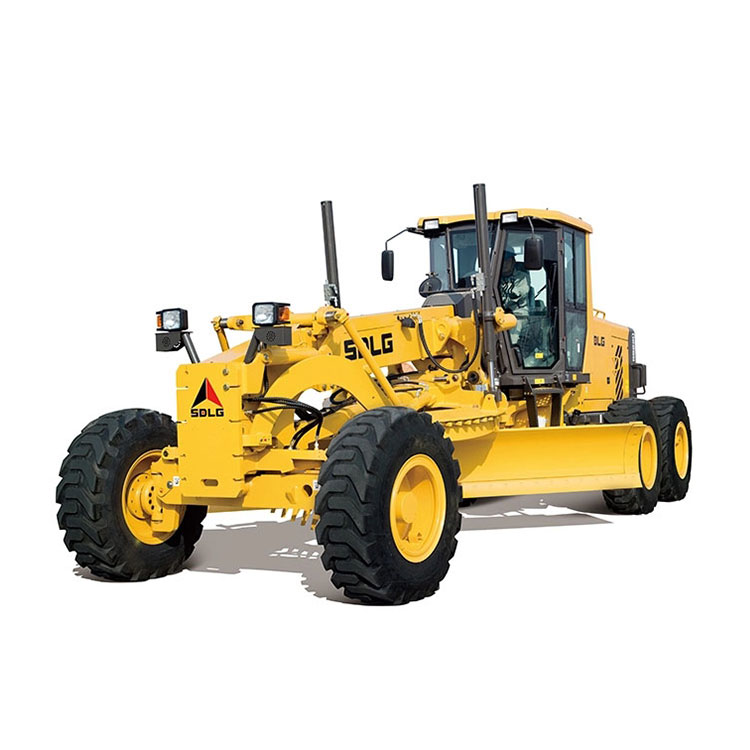

Toàn bộ cỗ máy chất lượng cao của Máy san gạt mô tô 220 Hp của Quan Yu được thiết kế với chức năng điều khiển hành trình tự động cho phép động cơ chạy ở bất kỳ tốc độ nào đã đặt, giảm cường độ làm việc của người vận hành.
Bơm bánh răng áp suất cao và van nhiều chiều nhập khẩu, cũng như hệ thống thủy lực dịch chuyển không đổi mạch kép bơm kép được áp dụng, áp suất chung của hệ thống làm việc là 21 MPa, đảm bảo hiệu suất làm việc cao.
THÔNG SỐ KỸ THUẬT CHO MÁY LỚP ĐỘNG CƠ SDLG G9220 |
|||
|
|||
KÍCH THƯỚC TỔNG THỂ |
|||
Kích thước |
9235x2710x3240mm |
Khoảng sáng gầm tối thiểu của trục trước |
610mm |
Khoảng sáng gầm cầu sau |
430mm |
Bàn xoay |
2260mm |
Chiều dài cơ sở |
6480mm |
Khoảng cách trung tâm của hộp cân bằng |
1538mm |
THÔNG SỐ TỔNG THỂ |
|||
Tổng trọng lượng làm việc |
16500kg |
Góc nghiêng tối đa của bánh trước |
±18° |
Góc quay tối đa của trục trước |
±16° |
Góc lái tối đa của bánh trước |
±50° |
Góc lái của khung khớp nối |
±23° |
Đường kính dao cắt |
1626mm |
Kích thước máy cắt (chiều dài * chiều cao * độ dày) |
4267x610x25mm 14ft |
Góc xoay của lưỡi dao |
360° |
Bán kính quay tối thiểu |
7,6m |
Chiều cao nâng của lưỡi dao |
445mm |
Độ sâu cắt của lưỡi cắt |
787mm |
Góc cắt lưỡi |
Tiến 47°/lùi 5° |
Dịch chuyển bên lưỡi |
Trái 673mm / phải 673mm |
Lực kéo tối đa |
87kN |
Tốc độ tối đa (tiến/lùi) |
39/25,5 km/giờ |
-- |
-- |
ĐỘNG CƠ |
|||
NGƯỜI MẪU |
DEUTZ BF6M1013ECP |
Kiểu |
Nội tuyến, làm mát bằng nước, bốn thì, phun trực tiếp |
Công suất/tốc độ định mức |
165kW/2100r/phút |
Công cụ chuyển |
7146ml |
Đường kính/hành trình xi lanh |
108/130mm |
Tỷ lệ tiêu thụ nhiên liệu tối thiểu |
210g/Kw.h |
momen xoắn cực đại |
819Nm |
Tiêu chuẩn khí thải |
Euro2 |
HỆ THỐNG TRUYỀN DẪN |
|||
Kiểu truyền tải |
Chuyển đổi công suất trục cố định |
Để chuyển đổi mô-men xoắn |
Phần tử một pha ba pha một giai đoạn |
bánh răng |
Sáu tiến ba lùi |
Tốc độ ở số tiến I |
0-5 km/giờ |
Tốc độ ở số tiến II |
0-9 km/h |
Tốc độ ở số tiến III |
0-12 km/h |
Tốc độ ở bánh răng tiến IV |
0-20,5 km/h |
Tốc độ ở bánh răng tiến V |
0-25,5 km/h |
Tốc độ ở bánh răng tiến VI |
0-39 km/h |
Tốc độ ở số lùi I |
0-5 km/giờ |
Tốc độ ở số lùi II |
0-12 km/h |
Tốc độ ở số lùi III |
0-25,5 km/h |
LỐP XE |
|||
Lốp trước |
17.5-25-16PRTT E-2/L-2 |
Lốp sau |
17.5-25-16PRTT E-2/L-2 |
HỆ THỐNG THỦY LỰC |
|||
Kiểu |
Hệ thống kiểu mở |
Áp suất hệ thống |
21Mpa |
CÔNG SUẤT ĐIỀN |
|||
Nhiên liệu |
300L |
Dầu thủy lực |
132L |
TÙY CHỌN |
|||
Máy ủi phía trước |
Không bắt buộc |
Máy xới phía sau |
Không bắt buộc |
đóng gói |
Gói khỏa thân. Việc đóng gói hàng hóa phải phù hợp với bao bì tiêu chuẩn xuất khẩu của nhà sản xuất, phù hợp cho việc vận chuyển đường dài bằng đường biển và nội địa. Người bán phải thực hiện các biện pháp chống ẩm, va đập và rỉ sét tùy theo nhu cầu đặc biệt của hàng hóa. |
||
Nhà sản xuất có quyền thay đổi/thay đổi kỹ thuật để cải tiến tốt hơn mà không cần thông báo trước |
Bộ vi sai hạn chế trượt không quay và hộp cân bằng truyền động xích con lăn hạng nặng được cung cấp để tăng cường lực kéo tổng thể và độ phẳng của bề mặt do lưỡi dao vận hành.
Thiết bị làm việc loại pallet dẫn động bằng xi lanh đôi cộng với van quay được áp dụng bằng công nghệ hấp thụ VOLVO, đảm bảo lực truyền động và độ tin cậy cao; lưỡi dao có thể quay dưới tải trọng và có độ chính xác làm việc cao, dẫn đầu trong ngành công nghiệp nội địa.
Kết cấu khung hàn bằng dầm hộp được thiết kế theo mô đun tích hợp; bộ khuấy phía sau và các phụ kiện khác có thể được tiếp cận một cách thuận tiện để tháo và lắp đặt, đồng thời độc lập với hệ thống truyền động nên tải trọng tác động sẽ chỉ được chuyển sang khung phía sau, đảm bảo độ tin cậy cao.
Khung xoay sử dụng ổ trục composite không cần bôi trơn và không cần bảo trì có hệ số ma sát nhỏ, khả năng chống va đập và mài mòn cao cũng như độ tin cậy cao.
Thiết bị làm việc của Máy san gạt 220 Hp áp dụng cơ cấu liên kết 7 lỗ và cơ cấu khóa xi lanh điện – thủy lực, đảm bảo vận hành an toàn, thuận tiện.
Cabin được trang bị hệ thống FOPS/ROPS, có hiệu suất bịt kín tốt, độ an toàn và độ tin cậy cao; tầm nhìn phía trước rõ ràng có thể nhìn thấy bánh xe phía trước và lưỡi dao, tạo điều kiện thuận lợi cho việc vận hành và nâng cao độ chính xác khi làm việc.
Hệ thống điện tổng thể của Máy san san 220 Hp áp dụng điều khiển tập trung, hệ thống giám sát điện tử cảnh báo cấp 3 và bảng điều khiển bước số hóa đảm bảo tương tác tốt giữa người và máy cũng như kiểm tra và bảo trì thuận tiện.
Các dụng cụ phụ trợ như lưỡi máy ủi phía trước, máy khuấy phía trước, máy khuấy trung gian, máy khuấy phía sau và cào cào phía sau đều có sẵn tùy chọn, đồng thời có thể lắp đặt mô-đun hệ thống cân bằng tự động và nổi lưỡi dao.
Máy san đất 220 Hp, sản phẩm đa năng tốc độ cao, hiệu suất cao và độ chính xác cao được phát triển bởi SDLG giới thiệu các công nghệ tiên tiến của VOLVO, được áp dụng cho san lấp mặt bằng, đào mương, phá dốc, ủi đất, cày tuyết, nới lỏng, nén chặt, phân phối vật liệu, trộn và các hoạt động tương tự khác, được sử dụng rộng rãi trong xây dựng đường cao tốc, sân bay, dự án quốc phòng, hầm mỏ, đường sá, các cơ sở thủy lợi và cải tạo đất nông nghiệp.
