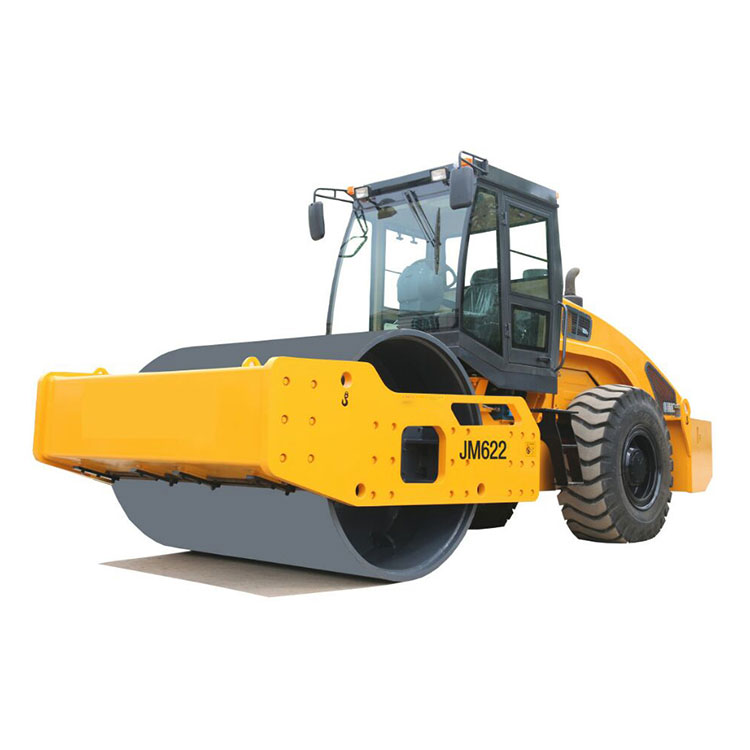

Xe lu đường 20 tấn chất lượng cao của Quan Yu, xe lu rung tự hành hạng nặng có thể đầm một cách hiệu quả các lớp đất và lấp đá khác nhau, dẫn đầu toàn ngành về hiệu suất đầm, hiệu suất lái xe, khả năng cơ động, độ tin cậy và khả năng sử dụng, v.v. Và là sự lựa chọn lý tưởng để xây dựng các đường cao tốc, sân bay, bến cảng, đường sắt, kè và khu công nghiệp.
Cấu trúc con lăn bao gồm con lăn trơn, con lăn rãnh và con lăn chân cừu. Cán nhẹ là ứng dụng phổ biến nhất, chủ yếu dùng để đầm các lớp mặt đường. Sử dụng bộ truyền động cơ khí hoặc thủy lực có thể tập trung lực nén các phần nhô ra, có độ êm khi đầm cao, thích hợp cho các hoạt động đầm nén mặt đường nhựa.
THÔNG SỐ KỸ THUẬT MÁY LĂN ĐƯỜNG SDLG RS8200 Máy lu rung một trống cơ khí |
|||
KÍCH THƯỚC TỔNG THỂ |
|||
Kích thước |
6370x2320x3185mm |
Chiều rộng của bánh xe rung |
2150mm |
Đường kính bánh xe rung |
1600mm |
Bàn xoay |
1535mm |
Chiều dài cơ sở |
3441mm |
Giải phóng mặt bằng tối thiểu |
407mm |
Bán kính quay tối thiểu |
6600mm |
Chiều rộng nén |
2150mm |
Khả năng phân loại lý thuyết |
30% |
Góc lái |
35° |
THÔNG SỐ TỔNG THỂ |
|||
Tổng trọng lượng làm việc |
20000kg |
Phân bố trọng lượng bánh trước |
10000kg |
Phân bổ trọng lượng bánh sau |
10000kg |
Biên độ danh nghĩa (cao/thấp) |
2.0/1.0mm |
Tần số rung |
28/35Hz |
Lực kích thích (cao/thấp) |
360/280kN |
Tải tuyến tính tĩnh |
455N/cm2 |
-- |
-- |
ĐỘNG CƠ |
|||
Người mẫu |
WEICHAI WP6G175E201 |
Kiểu |
Nội tuyến, làm mát bằng nước, bốn thì, phun trực tiếp |
Công suất/tốc độ định mức |
129kw/2000r/phút |
Công cụ chuyển |
6,75L |
Đường kính/hành trình xi lanh |
105/130mm |
momen xoắn cực đại |
680N.m |
Tiêu chuẩn khí thải |
Euro2 |
Tỷ lệ tiêu thụ nhiên liệu tối thiểu |
215g/kWh |
HỆ THỐNG TRUYỀN DẪN |
|||
Loại ly hợp |
Ly hợp khô đĩa đơn |
Kiểu truyền tải |
Chuyển đổi lực trục cố định |
Bánh răng |
tiến 2 lùi 3 |
Tốc độ ở số tiến/lùi I |
0-2,5 km/h |
Tốc độ ở số tiến/lùi II |
0-4,9 km/giờ |
Tốc độ ở số tiến III |
0-11,7km/giờ |
HỆ THỐNG PHANH |
|||
Loại phanh dịch vụ |
Phanh đĩa thủy lực bằng hơi |
Loại phanh đỗ xe |
Phanh trống bằng tay |
HỆ THỐNG CHỈ ĐẠO |
|||
Kiểu |
tay lái khớp nối thủy lực đầy đủ |
Áp suất hệ thống |
16Mpa |
Góc xoay |
±35° |
-- |
-- |
HỆ THỐNG RUNG |
|||
Kiểu |
Đóng hệ thống |
Áp suất hệ thống |
35Mpa |
CÔNG SUẤT ĐIỀN |
|||
Nhiên liệu |
270L |
Dầu thủy lực |
125L |
Động cơ |
16L |
Quá trình lây truyền |
25L |
Trục truyền động (truyền động chính và giảm tốc bánh xe) |
16L+2x5L |
Hệ thống phanh |
2L |
TÙY CHỌN |
|||
chân đệm |
Không bắt buộc |
-- |
-- |
đóng gói |
Gói khỏa thân. Việc đóng gói hàng hóa phải phù hợp với bao bì tiêu chuẩn xuất khẩu của nhà sản xuất, phù hợp cho việc vận chuyển đường dài bằng đường biển và nội địa. Người bán phải thực hiện các biện pháp chống ẩm, va đập và rỉ sét tùy theo nhu cầu đặc biệt của hàng hóa. |
||
Nhà sản xuất có quyền thay đổi/thay đổi kỹ thuật để cải tiến tốt hơn mà không cần thông báo trước |
Cabin kín: cabin kín hoàn toàn được tối ưu hóa về mặt công thái học, rộng rãi và sáng sủa với tầm nhìn rộng và hiệu suất bịt kín tốt để có thể mang lại môi trường lái xe thoải mái.
Hệ thống điện: hệ thống điện điều khiển tích hợp giúp cho việc kiểm tra, bảo trì dễ dàng hơn; cụm công cụ bước đảm bảo tương tác giữa người và máy ở mức độ cao và giám sát trạng thái làm việc của máy theo thời gian thực.
Mui xe động cơ: bộ truyền động tuyến tính điều khiển bằng điện được cung cấp cho mui xe động cơ cho phép mở mui xe bằng một nút bấm ở một góc lớn và các bộ phận bảo trì được bố trí hợp lý để tạo điều kiện thuận lợi cho việc bảo trì và bảo dưỡng.
Động cơ: Động cơ Weichai Deutz áp dụng cho mẫu xe này có công suất mạnh mẽ, mức tiêu thụ nhiên liệu thấp hơn khoảng 18% so với trước đây và có độ tin cậy tốt, đồng thời tự cấu hình với chức năng làm giàu khởi động.
Trục truyền động được tăng cường: Trục truyền động được tăng cường theo thiết kế mới của SDLG có khả năng chịu lực lớn và độ tin cậy cao.
Hộp số trục ngược cơ học: hộp số đồng bộ với ba số tiến và hai số lùi có chức năng khởi động và cảnh báo lùi ở trạng thái trung gian, cho phép sang số ổn định và thoải mái.
Bơm rung, động cơ rung: Bơm rung và động cơ rung PERMCO được áp dụng mang lại chất lượng ổn định và hiệu suất đáng tin cậy.
Khung: khung được hàn bằng kim loại tấm chất lượng cao, có kết cấu hợp lý, tải trọng phân bố đều và khả năng chịu tải cao.
Khớp nối của khung trước và sau: khung trước được khớp với khung sau bằng ổ bi xoay, đảm bảo tháo và lắp dễ dàng, không cần bảo trì và hoạt động đáng tin cậy.
Cơ chế kích thích: cơ chế kích thích được SDLG cấp bằng sáng chế đảm bảo tính nhất quán cao về biên độ và tần số trên cả hai mặt của trống rung và hiệu quả nén tốt; ổ trục rung nổi tiếng quốc tế mang lại khả năng chịu lực lớn, độ ổn định và độ tin cậy thuận lợi.
Bộ tản nhiệt: bộ tản nhiệt được bố trí thẳng hàng để mang lại hiệu quả tỏa nhiệt tốt và miếng đệm kín được thiết kế để tách phòng mát khỏi phòng nóng, nhờ đó nâng cao hiệu quả làm mát.
Van tiết lưu tay điều khiển bánh cóc: van tiết lưu tay điều khiển bánh cóc được cung cấp, cho phép thiết lập tốc độ không đổi cho hoạt động rung và phù hợp hoàn hảo với công suất của bơm rung, đồng thời cải thiện hiệu quả nén như kết quả cuối cùng.
Lốp OTR có sẵn tùy chọn và chân đệm được trang bị thêm để đáp ứng nhu cầu đa dạng của khách hàng.
